一、安裝

　　對于槽裝式DT1/C系列電壓監測儀，在開好150+1×70+1孔后將儀表推入，用表盤安裝固定桿兩邊頂實即可。

　　注：由于可能需要聯機通信，建議設計配電柜時要考慮DT1/C引出線及通信接口占用的空間，請留出60-80mm空間。

　　二、接線

　　在接線板中上排SP的1，2腳接1路電壓信號輸入;SP的4，5腳接2路電壓信號輸入;SP的6，7腳接3路電壓信號輸入。下排XP中2，3腳接Ug交流工作電源，其中Ug=AC100V或220V或380V，以儀表后面板實際所標工作電源電壓為準。電源回路熔絲(0.25A)已裝入表內，接線板上無熔絲。

　　僅當工作電源電壓與1路信號電壓等級相同時，也可由1路信號電壓兼作工作電源的(即上排SP1，2腳并作工作電源輸入腳)，以實際的后面板指示為準。

　　三、1分鐘電壓超限常開繼電器觸點輸出介紹

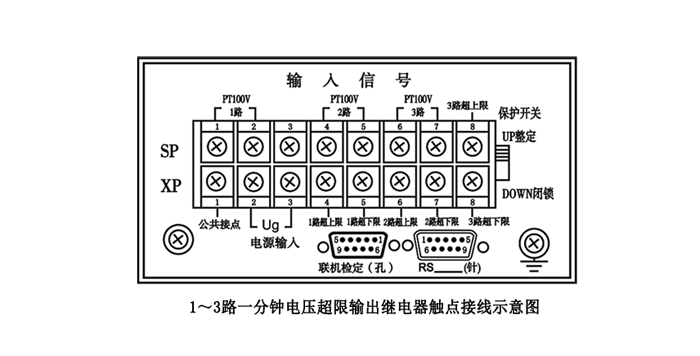

　　根據用戶要求，我司可提供帶1分鐘電壓超限繼電器觸點輸出的舜陽牌DT1/C型統計式電壓監測儀，各路分別具備1分鐘電壓超限輸出繼電器觸點，容量為3A125VAC或28VDC，監測儀工作電源一般為AC220V。即當?shù)?路或第2路或第3路被測電壓前1分鐘電壓平均值超上限或超下限進，對應路報警繼電器吸合，使相應觸點接通;當被測電壓前1分鐘電壓平均值合格時(即不超限時)，對應路報警繼電器釋放，相應觸點斷開。各接點的位置如圖所示：
